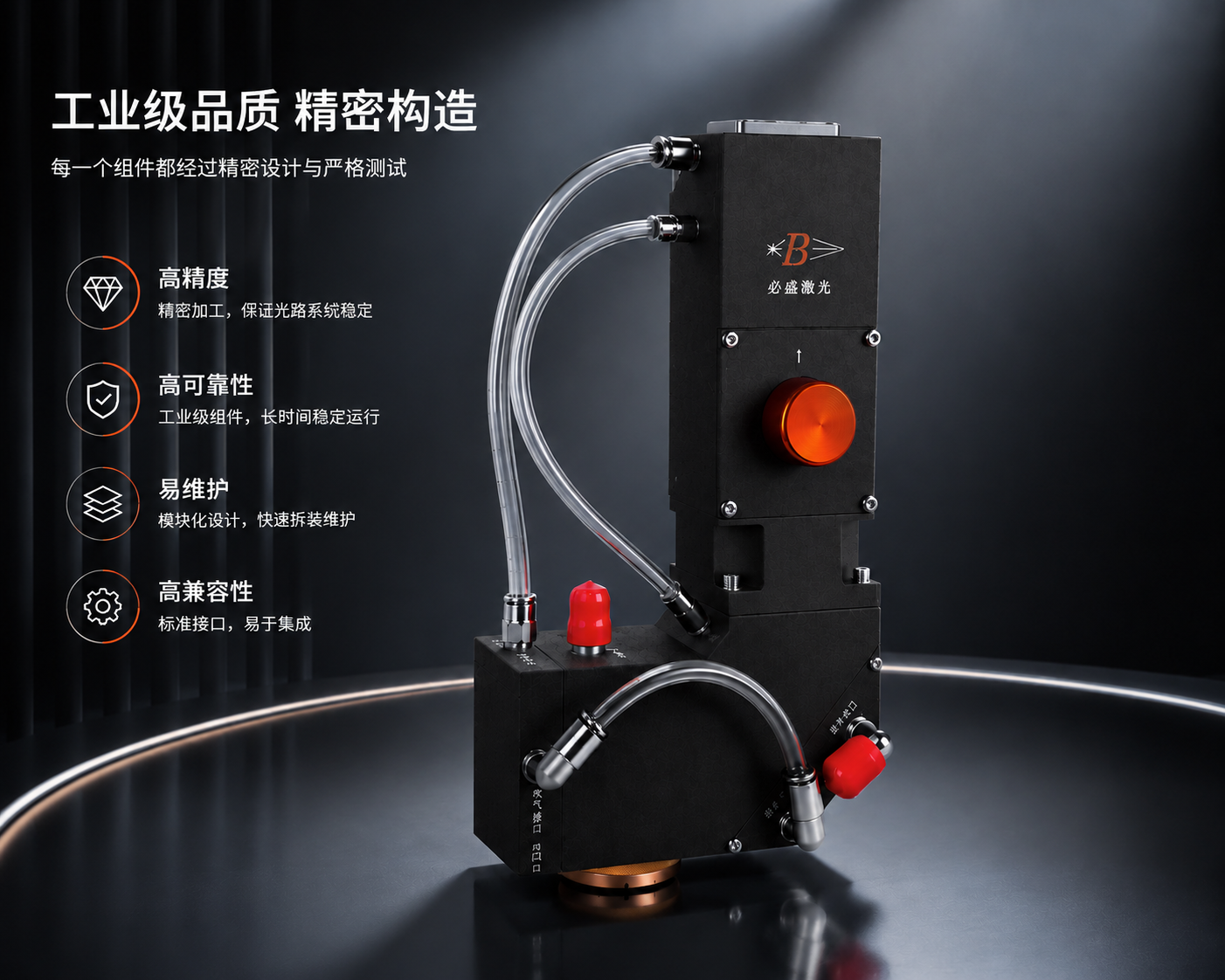

西安必盛激光熔覆头：激光熔覆技术的“心脏”

         激光熔覆技术作为装备制造与再制造领域的核心技术，凭借熔覆层与基体冶金结合、稀释率低、组织致密、性能优异等优势，广泛应用于航空航天、石油化工、轨道交通、矿山机械等关键行业，可实现零件表面改性、损伤修复、大幅延长装备使用寿命、降低生产成本。在整个激光熔覆系统中，激光熔覆头承担着激光传输、粉末配送、能量聚焦、过程防护等核心功能，是衔接激光器、送粉器等关键部件与加工工件的核心枢纽，其性能直接决定熔覆质量、加工效率与工艺稳定性，被誉为激光熔覆技术的“心脏”。

激光熔覆头在激光熔覆系统中的核心地位

         激光熔覆系统主要由激光器、激光熔覆头、送粉系统、运动控制系统、冷却系统、气路系统等组成，各部件协同工作完成熔覆加工，其中激光熔覆头处于整个系统的“核心执行端”，是决定熔覆工艺成败的关键。激光器作为“能量源”，负责提供高能激光束；送粉系统作为“原料供给端”，负责输送熔覆粉末；而激光熔覆头则需要将激光束聚焦、将粉末均匀配送至熔覆区域，同时通过辅助系统实现过程防护与稳定运行，相当于“心脏”的泵血功能，将激光能量与粉末输送至需求部位，保障熔覆过程的连续性与稳定性。

激光熔覆头的结构与工作原理

     激光熔覆头的核心功能是实现激光束的聚焦、粉末的均匀配送以及加工过程的有效防护，其结构主要由光学组件、送粉组件、辅助系统三部分组成，各组件协同工作，确保熔覆过程的稳定。

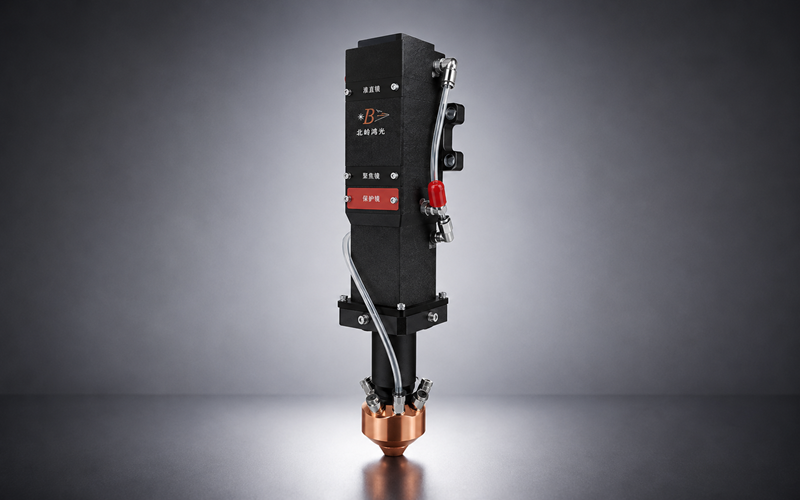

光学组件：准直镜、聚焦镜、保护镜片的功能与技术要求

         光学组件是激光熔覆头的“核心能量传输单元”，负责将激光器输出的激光束进行准直、整形与聚焦，确保激光能量作用于熔覆区域，其性能直接影响激光聚焦精度、能量分布均匀性与功率耐受性，是决定熔覆层质量的关键组件之一。

准直镜的核心功能是将激光器输出的发散激光束转换为平行激光束，减少激光传输过程中的能量损耗，确保激光束的平行度，为后续聚焦提供稳定基础。技术要求方面，需具备高透光率或高反射率，低色散、低畸变，能够适配不同波长的激光，同时具备耐高温、抗污染能力，避免因激光能量冲击或粉末污染导致光学性能下降。

        聚焦镜的核心功能是将准直后的平行激光束聚焦于熔覆工件表面，形成能量密度极高的聚焦光斑，实现对基体与粉末的快速熔化。技术要求包括：聚焦精度高，光斑尺寸可控，能量分布均匀，能够耐受高功率激光冲击（高功率熔覆头需采用水冷式聚焦镜，避免镜片因高温损坏），同时需具备良好的耐磨性与抗腐蚀能力，延长使用寿命。

       保护镜片是光学组件的“防护屏障”，位于熔覆头的最下端，直接面对熔覆区域，核心功能是防止熔覆过程中产生的飞溅物、粉尘污染准直镜与聚焦镜，避免镜片损坏。技术要求包括：高透光率、高硬度、耐高温、抗冲击，能够有效阻挡飞溅物与粉尘的侵蚀，同时便于拆卸与清洁，降低维护成本。

激光熔覆头的主流类型及技术特点

      随着工业需求的多样化，激光熔覆头逐步向专用化、差异化方向发展，形成了多种主流类型，不同类型的熔覆头在结构设计、技术特点与应用场景上各有侧重，可满足不同行业、不同工件的熔覆需求。

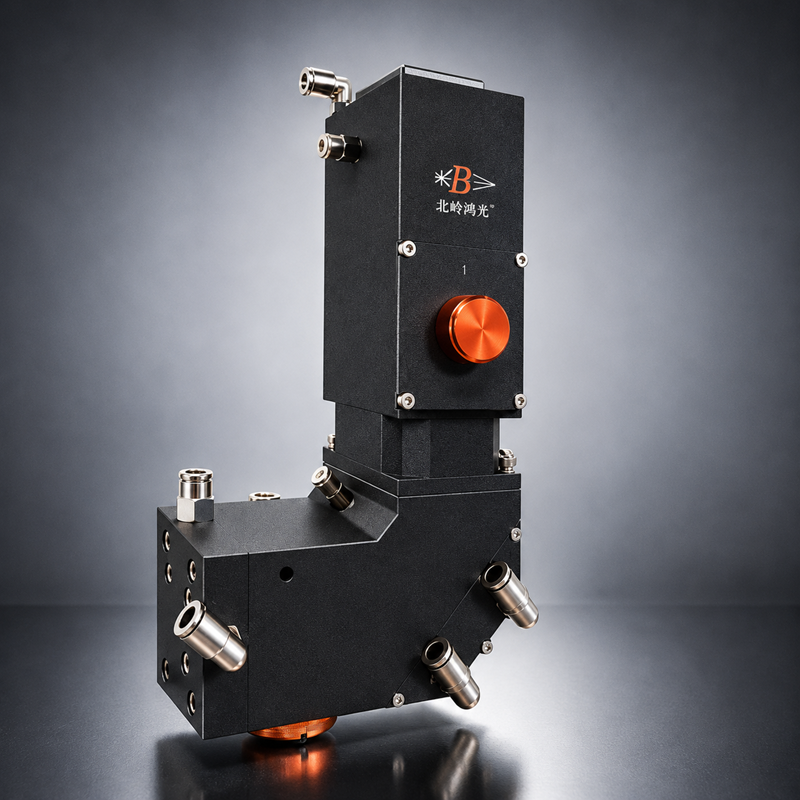

1.宽光斑熔覆头的特点

     在大面积、大规模连续生产的熔覆场景中占据重要地位，其技术特点包括：送粉通道与激光束呈夹角布置，结构设计简单，制造与维护成本低；送粉流量调节范围广，可适配大光斑熔覆，加工效率高，适合大面积平面、熔覆标准规则形状的工件外表面；适配高功率激光器，适用于零件的快速修复与表面强化。

2.高速激光熔覆头特点

         高速激光熔覆头的核心技术突破在于光学系统与送粉系统的协同优化，通过提升激光能量密度与粉末耦合效率，在高速移动过程中实现粉末的快速熔化与凝固。应用场景主要包括：汽车零部件（如曲轴、凸轮轴）的批量表面强化；钢管、线材的连续防腐熔覆；精密零件的快速修复，尤其适合对热变形敏感的零件加工。

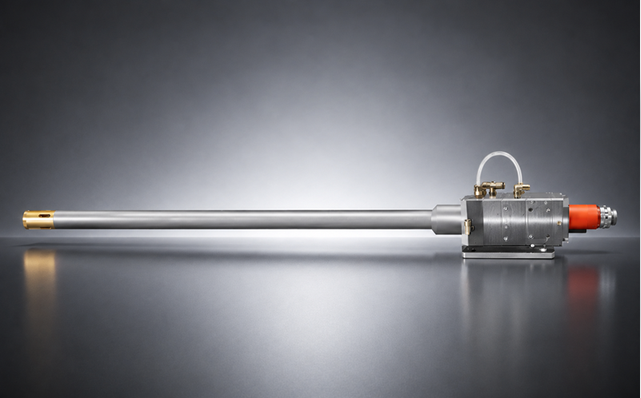

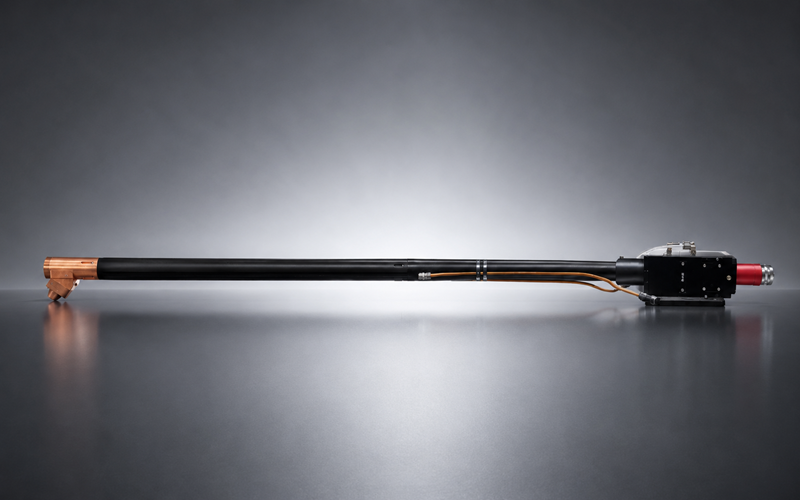

3.内孔熔覆头特点

         内孔熔覆头是针对内孔、管道内壁等特殊场景设计的专用熔覆头，解决了传统熔覆头无法深入狭小空间、熔覆难度大的问题，其技术特点包括：采用细长型结构设计，可深入缸体、管道内部，实现内壁熔覆；优化光学与送粉结构，将激光束与粉末通道适配狭小空间，确保在有限空间内实现聚焦与均匀送粉；配备灵活的角度调节机构，可适配不同内径、不同长度的内孔加工，熔覆角度可灵活调整；采用优秀的冷却与防护设计，避免因狭小空间散热不畅导致设备损坏，同时防止飞溅物污染光学组件。

应用场景主要包括：石油化工管道、锅炉管道的内壁防腐与修复；发动机缸套、液压缸内壁的表面强化；尤其适用于需要提升内孔耐磨性、耐腐蚀性的关键部件加工。

激光熔覆头的创新与专利技术

一、例如西安必盛激光科技有限公司发明了一种用于内孔熔覆的激光头实时在线防撞监测装置及监测方法的专利（授权公告号：CN111174752B）。

本发明提供一种用于内孔熔覆的激光头实时在线防撞监测装置及监测方法，解决在内孔熔覆过程中熔覆激光头极易与加工件内表面碰撞，导致设备和加工件损伤的问题。其中装置包括熔覆激光头、控制熔覆激光头运动轨迹的设备控制中心、包括设置在熔覆激光头上的至少一个监测单元；监测单元包括采集单元、图像比较单元及至少一个发光单元；采集单元用于采集发光单元发射的单色光在被加工件内表面的非实时加工区域所形成的光斑图像；图像比较单元用于将采集得到的光斑图像与标定的光斑图像比较，作为判断激光头是否偏离的依据；设备控制中心根据图像比较单元得出的结果调整熔覆激光头的位置，使其位于加工件内孔合适位置；或者，直接停止熔覆激光头的工作。

激光熔覆技术是一种随着大功率激光器的发展而新兴的一种表面增材制造技术，其原理是在激光束的短时作用下将熔覆粉末与基材表面迅速熔化，在光照后熔覆区温度迅速下降，熔化后的粉末与基材表面形成冶金结合，从而显著改变材料的强度、耐蚀、耐磨等特性的一种新型表面增材制造技术。

在内孔熔覆中，为了完成整个内孔表面的熔覆，熔覆激光头需要在内孔深处进行作业。操作人员在内孔深处熔覆边界区域时，会遇到加工件一端是盲孔或是亮度不足且需加工深度又很深的情况。由于无法精确判断熔覆激光头位置，在进行内孔整个区域的熔覆工作时，极易造成熔覆激光头与加工件内表面碰撞，对设备和加工件造成损伤。

二、例如西安必盛激光科技有限公司发明了一种输出矩形光斑的长工作距离内孔熔覆光学系统的专利（授权公告号：CN110568620B）。

本发明提供一种输出矩形光斑的长工作距离内孔熔覆光学系统，解决现有激光熔覆设备对于孔类零件内孔表面熔覆无法进行有效加工的问题。该系统包括壳体、沿光束方向依次设在壳体内的光束变换传输组、光束能量变换及整形分系统、光束变向优化组，壳体上设通光孔，光束变换传输组包括1～6个透镜，用于将光纤输出光束进行横截面尺寸及光斑形状调整变换，可进行远距离传输；光束能量变换及整形分系统包括光束能量变换组和光束整形组；光束能量变换组包括1～4个阵列透镜，用于对传输光束能量分布进行调整变换；光束整形组包括1～4个变换透镜，用于对光束形状进行整形变换将传输光束变换为矩形光斑；光束变向优化组用于改变光束传播方向及优化光束能量分布。

目的是克服现有激光熔覆设备对于孔类零件的内孔表面熔覆无法进行有效加工的技术问题，而提供一种输出矩形光斑的长工作距离内孔熔覆光学系统。

激光熔覆头的日常维护

         激光熔覆头的日常维护，直接影响设备的使用寿命、加工质量与生产效率，合理选型、规范维护，能够降低生产成本、提升设备利用率，确保激光熔覆工艺的稳定运行。

         激光熔覆头的日常维护需遵循“定期清洁、校准、及时更换易损件”的原则，规范操作，延长设备使用寿命，确保加工精度，具体注意事项如下：

一、清洁维护：定期清洁保护镜片、送粉通道与喷口，避免粉尘、飞溅物堆积。清洁保护镜片时，需关闭激光器，拆卸镜片，用专用清洁布（如无尘布）蘸取无水乙醇轻轻擦拭，避免划伤镜片；清洁送粉通道与喷口时，用压缩空气吹走内部粉尘与残留粉末，避免通道堵塞，确保送粉顺畅；定期清洁熔覆头壳体，避免灰尘、油污堆积，影响散热与设备外观。清洁频率根据加工强度调整，通常每天加工结束后进行简单清洁，每周进行一次整体清洁。

二、校准维护：定期校准激光聚焦精度与粉末配送定位精度，避免因设备振动、组件磨损导致精度下降。校准聚焦精度时，通过仪器检测光斑尺寸与聚焦位置，调整聚焦镜的位置，确保光斑聚焦于加工区域；校准粉末配送定位精度时，调整送粉喷口的角度与距离，确保粉末能够耦合至激光光斑处；定期校准气路压力与水流速度，确保辅助系统稳定运行。校准频率通常每月一次，若加工强度大、设备振动明显，需缩短校准周期。

三、易损件更换：保护镜片、送粉喷口、密封圈等是激光熔覆头的易损件，需定期检查，及时更换。保护镜片若出现划痕、污染严重或透光率下降，需立即更换，避免影响激光传输与熔覆质量；送粉喷口若出现磨损、变形，需及时更换，确保送粉均匀；密封圈若出现老化、泄漏，需更换，防止冷却液或保护气泄漏，损坏设备组件。更换易损件时，需选择原厂配套产品，确保与设备适配，更换后需进行校准，确保设备正常运行。

此外，日常维护还需注意：避免熔覆头受到撞击、振动，防止光学组件损坏；保持水冷系统的冷却液清洁，定期更换冷却液，避免管道堵塞；存放熔覆头时，需放置在干燥、清洁、无灰尘的环境中，避免潮湿、污染，保护光学组件。

结语

        激光熔覆头作为激光熔覆技术的“心脏”，其技术发展直接推动激光熔覆行业的升级与进步，对行业发展产生了深远影响。西安必盛激光科技有限公司激光熔覆头，推动激光熔覆技术向高精度、高速度、智能化、专用化方向发展，突破了传统熔覆技术的局限，拓展了激光熔覆的应用场景，从简单的零件修复延伸至装备制造、增材制造、表面改性等多个领域，为航空航天、石油化工、轨道交通、工程机械等关键行业提供了核心技术支撑。
